Ez az oldal a rendszer műszaki logikáját foglalja össze: milyen jelekből dolgozik, hogyan hoz döntést a tényleges munkavégzésről, és hogyan kezeli az adatokat.
Áttekintés
A működési lánc hat szintje
A jel keletkezésétől a vezetői információig egyetlen, folytonos lánc fut.
Minden esemény ugyanahhoz a gépazonosítóhoz, időalaphoz és munkamenethez
kapcsolódik.
Szűrés, küszöb- és deriváltvizsgálat, állapotlogika
Kimenet
Működési események
Szakaszképzés
Bemenet
Események és mozgás
Feldolgozás
Időablakos együttes jelenlét, konfidencia
Kimenet
Aktív és inaktív munkaszakaszok
Továbbítás
Bemenet
Szakaszok, hely- és időadat
Feldolgozás
Pufferelés, GSM/LTE kommunikáció
Kimenet
Központi adatrekordok
Szolgáltatás
Bemenet
Terv, tényleges végrehajtás, díjszabás
Feldolgozás
Összevetés, riport, teljesítésigazolás
Kimenet
Vezetői és elszámolási információ
01
Mit mér a rendszer
A HYDROHUB két, egymást kiegészítő adatforrásra épül. Ahol elérhető,
felhasználja a munkagép CAN-buszának információit; emellett külső
szenzorokkal a gyári rendszertől függetlenül is meg tudja határozni a
munkavégzést. CAN-hozzáférés nélkül a rendszer a szenzorok és a mozgás
együttes értelmezésével önállóan is működőképes; jól felszerelt gépen a
két jelhalmaz együtt magasabb konfidenciát ad.
01Munkagép
CAN-busz
Olajnyomás
Áramfelvétel
Állapotszenzor
Rezgés
GNSS
Gyári adatkommunikáció és utólag telepített érzékelők
A lánc minden eleme ugyanahhoz a gépazonosítóhoz, időalaphoz és munkamenethez
kapcsolódik. Hálózati kimaradáskor a fedélzeti egység tárol, majd a kapcsolat
helyreállásakor pótolja a rekordokat.
Műszaki részletek — a két adatforrás összehasonlítása
Szempont
CAN-alapú adat
Külső szenzoros adat
Telepítés
A megfelelő buszponthoz és protokollhoz kell illeszteni
A munkavégző elem fizikai működéséhez kell illeszteni
Gyártófüggés
Az üzenetkiosztástól és a hozzáféréstől függ
A gyári adatkommunikációtól független
Jelentés
Vezérlési vagy belső állapot
Tényleges fizikai reakció vagy terhelés
Fő előny
Nagy információtartalom, gyors eseményjel
Utólagos telepíthetőség, heterogén géppark
Korlát
Zárt vagy változó protokoll
Szenzoronkénti telepítés és kalibráció
A fedélzeti egység minden rekordot időbélyeggel lát el és közös
időalapra rendez; a munkaszakaszok rekonstrukciója jellemzően több tíz
milliszekundumos felbontásban történik.
02
Jelek és érzékelők
A CAN-oldalon a rendszer az üzenetazonosító, az adatbájt és a bitpozíció
alapján képez értelmezett mérési mezőket; az így létrejövő jeltérkép az
adott gépre vagy gépcsaládra érvényes konfiguráció. A külső érzékelő
kiválasztása a munkavégző elem energiahordozója szerint történik:
hidraulikus hajtásnál a nyomásváltozás, elektromos működtetésnél az
áramfelvétel, mechanikai forgásnál a rezgés ad stabil jelet.
A vezérlési jel önmagában nem elegendő. Egy parancs
bekapcsolása nem jelenti, hogy az adapter elérte a munkavégzéshez
szükséges állapotot. A CAN-esemény ezért marker szerepet tölt be,
amelyet a szenzor jelalakja és a mozgás igazol vagy pontosít.

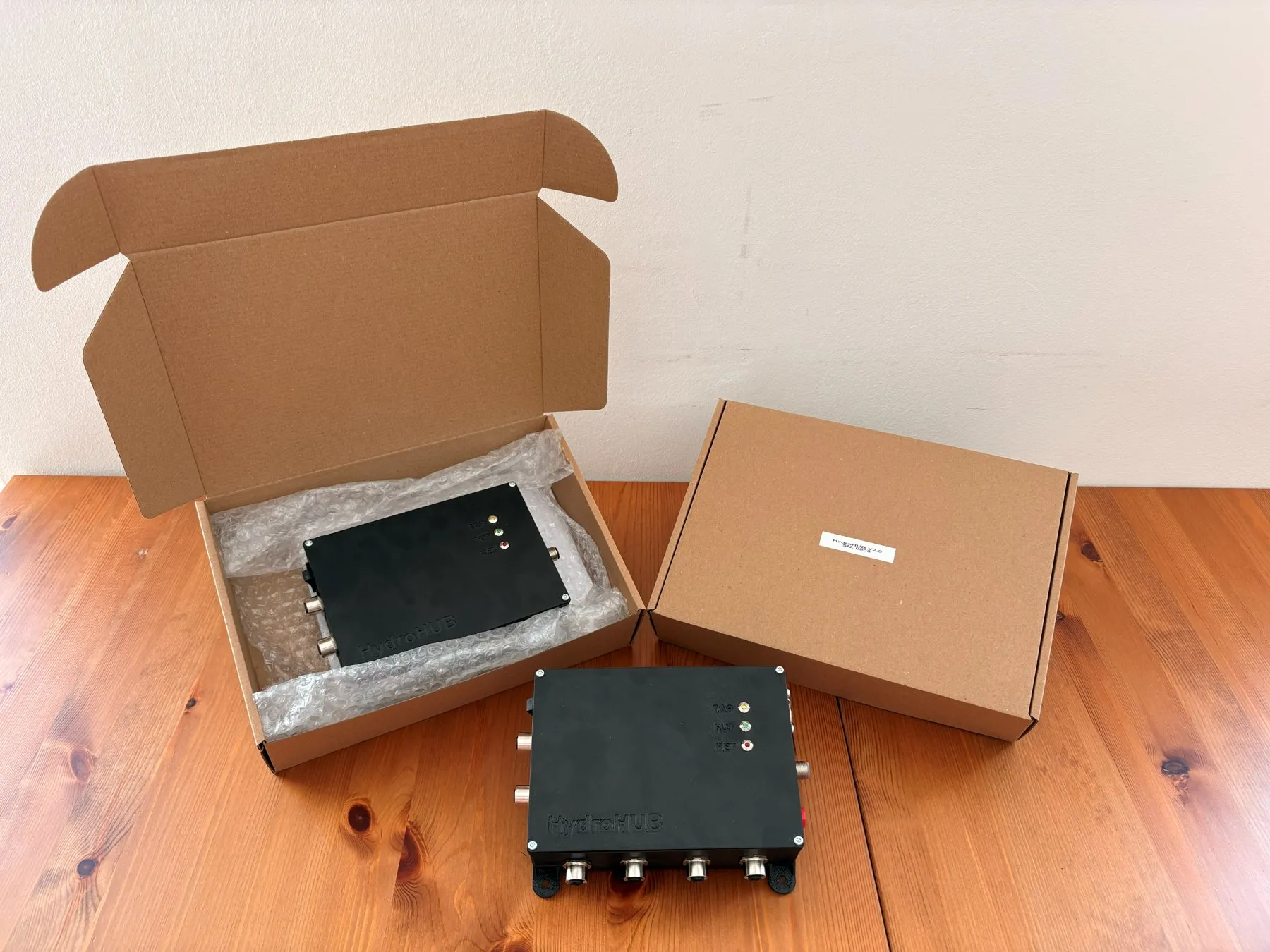

Fedélzeti csatlakozó- és dekódoló elektronika, végleges kivitel
A járműre szerelhető elektronika zárt, ipari csatlakozókkal ellátott
házban helyezkedik el: CAN-interfész galvanikus leválasztással, több
analóg mérőcsatorna, 24 V-os tápellátás. A munkagép vezérlőrendszerét
nem kell átalakítani.
Műszaki részletek — CAN-jeltérkép és szenzortípusok
Szenzortípusok, jellemző bizonytalanság és kompenzáció
Szenzortípus
Fizikai információ
Bizonytalanság
Kompenzáció
Olajnyomás-mérő
Hidraulikus terhelés és működési mintázat
Más hidraulikus körök hatása, nyomáslengés
Mérési pont megválasztása, szűrés, mintázatvizsgálat
Áramfelvétel-mérő
Villamos hajtás vagy szelep aktivitása
Indítási áram, alapfogyasztás
Dinamikus küszöb és időablak
Állapotszenzor
Az elem helyzete vagy kapcsolási állapota
Aktív helyzet munkavégzés nélkül
Mozgással és terheléssel való összekapcsolás
Rezgésszenzor
Mechanikai forgás, érintkezés, terhelés
Úthiba, motorrezgés, rögzítési különbség
Referenciaminta, derivált, többjelű ellenőrzés
GNSS
Hely, sebesség, mozgási pálya
Városi kitakarás, többutas terjedés
Időbeli simítás, mozgási feltétel, pályaelemzés
Visszafejtett jel csak akkor kerülhet elszámolási logikába, ha stabilan
reprodukálható, és a hibakódok kezelése is ismert. A jeltérkép verziót
kap, és minden munkaszakaszhoz visszakereshetően hozzárendelődik.
03
Szakaszképzés és konfidencia
Egy munkaszakasz nem pillanat, hanem időintervallum, amelyben a
munkavégzés feltételei megfelelő folytonossággal fennállnak. A csúszó
időablak azt vizsgálja, hogy a szükséges jelek elegendő ideig és megfelelő
sorrendben vannak-e együtt jelen: rövid, zajszerű impulzus nem nyit
szakaszt, egy pillanatnyi GNSS-kiesés pedig nem zárja le. A szakaszhatárt
a jel változási dinamikája (deriváltja) pontosítja, nem a kapcsolási
parancs időpontja.
Szabályos seprési ciklus konfidencia 0,94
A vezérlési parancsot 1,6 másodpercen belül követi a nyomásfelfutás, majd a kefetest rezgése. A mozgási feltétel végig teljesül. A szakasz tényleges munkavégzés, magas konfidenciával; a szakaszhatárt a deriváltalapú marker jelöli ki, nem a kapcsolási parancs.
Leengedett kefe, álló gép konfidencia 0,12
A munkaeszköz működik, a jármű viszont áll. A rendszer az eseményt megőrzi – előkészítés, ürítés vagy helyben végzett művelet lehet –, de nem nyit felület- vagy úthossz-alapú munkaszakaszt. Ez a különbség a pusztán adapterjelre épülő rendszerekhez képest.
Átállás a munkaterületre konfidencia 0,05
Folyamatos mozgás munkaeszköz-aktivitás nélkül. A 22-26 másodperc közötti rezgés útburkolati eredetű: nincs mellette sem vezérlési, sem terhelésjel. A GPS-nyomvonal itt is keletkezik, munkavégzés viszont nem – a szakasz vonulásként kerül elszámolásra.
Zajos jel és rövid megszakítás konfidencia 0,71
A 26-28,5 másodperc közötti GNSS-kiesést és a nyomásjel rövid megszakadását a csúszó időablak és a minimális szakaszhossz elnyeli, ezért a szakasz nem szakad ketté. Egyben marad, de alacsonyabb konfidenciával, így utólagos ellenőrzésre jelölhető.
CAN-parancs
Hidraulikus nyomás
Rezgés
Mozgás (GNSS)
Igazolt munkaszakasz
A konfidencia nem helyettesíti a nyers adatot. A
besorolás mellett megmarad, hogy mely jelek, mikor és milyen minőségi
állapottal vezettek a döntéshez — egy riportérték így a munkamenetig,
a munkaszakaszig és a forrásjelekig visszavezethető.
Műszaki részletek — állapotmátrix és kezelői visszacsatolás
Jelkombinációk és az azokból képzett üzemállapotok
Mozgás
Munkaeszköz jele
Fizikai visszaigazolás
Értelmezett állapot
nincs
nincs
nincs
Várakozás vagy kikapcsolt állapot
van
nincs
nincs
Közlekedés, átállás, inaktív haladás
nincs
van
van vagy részleges
Álló helyzetű működtetés, előkészítés, ürítés
van
van
nincs
Parancsolt, de még nem igazolt működés
van
van
van
Tényleges munkavégzés, magas konfidenciával
van
bizonytalan
van
Szenzorfúzióval értékelendő szakasz
Az időablak mérete és a minimális aktivitási idő munkatípusonként
kalibrálható. A deriváltalapú markerpontosítás archív méréseken a
jelölési késleltetést mintegy 54 százalékkal csökkentette, az
eseménydetektálást az öt másodperces célértéken belülre hozva.
A kezelői nyomógomb nem megkérdőjelezhetetlen igazság: a kezelő
megjelölheti vagy indokolhatja az eltérést, a rendszer pedig összeveti
ezt a szenzorprofilokkal. Elutasított vagy hibás minta nem kerül
automatikusan tanító adatként felhasználásra.
04
Útvonal, terület, elszámolás
A tervezett útvonal önálló, megőrzött adatrekord: nem írja felül a
tényleges mozgás, és a tényleges mozgás sem módosítja utólag a tervet.
Ha a jármű letér a kijelölt útvonalról, a rendszer nem tervez újra,
hanem a valós pályát rögzíti — a terv-tény összehasonlítás ezen az
elkülönítésen alapul.
Elszámolási alapelv. A terv a feladat meghatározását
szolgálja; a számlázás és a teljesítésigazolás alapja a ténylegesen
bejárt, hely- és időadattal, valamint munkavégzési állapottal igazolt
útvonal.
Műszaki részletek — terv-tény összevetés, terület, becslés
Elem
Tervezett adat
Tényleges adat
Felhasználás
Útvonal
Kijelölt vonal vagy terület
GNSS-nyomvonal
Eltérés, kihagyás, többletút
Idő
Tervezett kezdés és időtartam
Tényleges kezdés, szakaszidők, befejezés
Pontosság és kapacitástervezés
Munkavégzés
Elvárt munkatípus
Szenzorral igazolt aktív szakasz
Teljesítésigazolás
Mennyiség
Tervezett terület vagy hossz
Aktív nyomvonalból számított érték
Elszámolás és számlázás
A terület az aktív szakasz nyomvonalából és a munkavégző elem effektív
munkaszélességéből számítható: a bruttó érték az ismétléseket is
tartalmazza, a nettó az átfedések levonásával a ténylegesen lefedett
felületet közelíti. A várható befejezési idő a fennmaradó feladatból és
a tényleges munkatempóból képződik, és a végrehajtás során frissül;
lezárás után a becsült és a valós befejezés összevethető.
05
Adatkezelés és a központi rendszer
A távoli adatkapcsolat GSM/LTE alapú, store-and-forward elvvel: hálózati
kimaradáskor a fedélzeti egység helyben tárol, majd a kapcsolat
helyreállásakor pótolja a rekordokat. A HYDROHUB-CL központi rendszer
böngészőből érhető el; a munkamenet állapotai — tervezett, kiosztott,
folyamatban, lezárt — időbélyegzett naplóba kerülnek, így elkülöníthető,
hogy egy késés a tervezésből, a közlekedésből vagy a munkavégzésből
származott.
Műszaki részletek — adatéletciklus és CL-funkciócsoportok
A még nem továbbított csomagok időrendben, egyedi azonosítóval maradnak meg
A központi rendszer az azonosítók és időbélyegek alapján szűri a duplikátumot és jelzi a hiányt
Az operatív adat prioritást kap a nagy felbontású diagnosztikai minta előtt
A nyers szenzoradat helyben megőrizhető, később tömbösítve tölthető át
A munkamenet lezárása akkor teljes, ha a lényeges rekordok központilag is rendelkezésre állnak
Funkciócsoportok a központi rendszerben
Funkciócsoport
Szerep
Törzsadatok
Gépek, adapterek, mérési mezők és partnerek egységes azonosítása
Adatgyűjtés
Fedélzeti adatforrások fogadása, importja és naplózása
Állapotértelmezés
Mérési szabályok, monitorok és gépállapotok képzése
Munkatervezés
Térképes munkaterület és tervezett útvonal létrehozása
Végrehajtás-követés
Pozíció, munkaszakasz, előrehaladás és várható befejezés
Teljesítésigazolás
Valós útvonal és igazolt munkavégzés alapján készülő kimutatás
Elszámolás
Szolgáltatási díjak és számlázási tételek előkészítése
Riport és audit
Statisztikák, jelentések, szerepkörök és rendszernaplók
A központi rendszer relációs adatbázisra és Java alkalmazásszerverre
épül; külső rendszerekkel XML- vagy JSON-adatcsere és HTTP/HTTPS alapú
szolgáltatáskapcsolat alakítható ki. A nyers adat, az értelmezett
esemény és a vezetői kimutatás elkülönítve marad meg — vitatott
teljesítésnél a kimutatás a forrásjelekig visszavezethető.
